Транзистор 2SA777

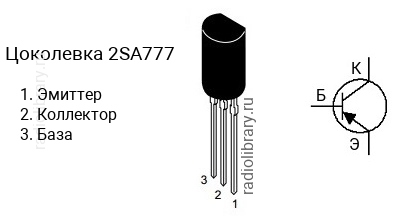

Цоколевка транзистора 2SA777

Цоколевка транзистора 2SA777 (маркируется как A777)

Характеристики транзистора 2SA777

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 220
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA777 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA777-Q имеет коэффициент усиления в диапазоне от 90 до 155, 2SA777-R - в диапазоне от 130 до 220.

Маркировка

Обозначение на корпусе транзистора 2SA777 часто наносится без первой цифры и буквы, т.е. маркируется как "A777".

Комплементарная пара

Комплементарной парой для 2SA777 является транзистор 2SC1509 c n-p-n структурой.

Аналоги

Транзистор 2SA777 можно заменить на 2N5401C, 2SA1275, 2SA1284, 2SA1315, 2SA1533, 2SA935, 2SA965, 2SA984K, 2SB560, 2SB647, KSA1013, KSA709C, KSA916, KTA1023, KTA1023-O, KTA1023-Y, KTA1275, KTA1279
