Транзистор 2SA1909-P

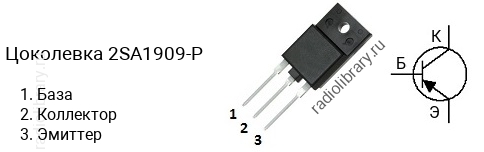

Цоколевка транзистора 2SA1909-P

Цоколевка транзистора 2SA1909-P (маркируется как A1909-P)

Характеристики транзистора 2SA1909-P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -140 В
  • Напряжение коллектор-база, не более: -140 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SA1909 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1909-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1909-P - в диапазоне от 70 до 140, 2SA1909-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SA1909-P часто наносится без первой цифры и буквы, т.е. маркируется как "A1909-P".

Комплементарная пара

Комплементарной парой для 2SA1909-P является транзистор 2SC5101-P c n-p-n структурой.

Аналоги

Транзистор 2SA1909-P можно заменить на 2SA1673, 2SA1673-P, 2SA1860, 2SA1860-P, 2SA1987, 2SB1161, FJAF4210, FJAF4210O
