Транзистор FJAF4210O

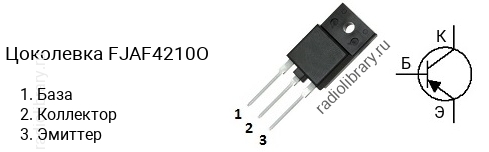

Цоколевка транзистора FJAF4210O

Цоколевка транзистора FJAF4210O

Характеристики транзистора FJAF4210O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -140 В
  • Напряжение коллектор-база, не более: -200 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии FJAF4210 делятся на несколько групп по коэффициенту усиления. Транзистор FJAF4210R имеет коэффициент усиления в диапазоне от 50 до 100, FJAF4210O - в диапазоне от 70 до 140, FJAF4210Y - в диапазоне от 90 до 180.

Комплементарная пара

Комплементарной парой для FJAF4210O является транзистор FJAF4310O c n-p-n структурой.

Аналоги

Транзистор FJAF4210O можно заменить на 2SA1987
