Транзистор 2N2904A

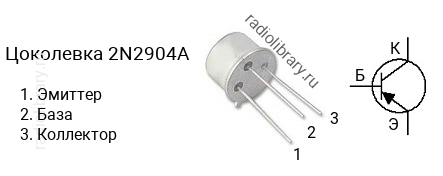

Цоколевка транзистора 2N2904A

Цоколевка транзистора 2N2904A

Характеристики транзистора 2N2904A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 120
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-39

Комплементарная пара

Комплементарной парой для 2N2904A является транзистор 2N2218A c n-p-n структурой.

Аналоги

Транзистор 2N2904A можно заменить на 2N2102, 2N2102A, 2N4036, 2N4235, 2N4236, 2N5322, 2N5323, 2N5333, 2N5415, 2N5416, 2N5679, 2N5680, 2SA510, 2SA512, BC161, BC461, NTE397
