Транзистор 2N4236

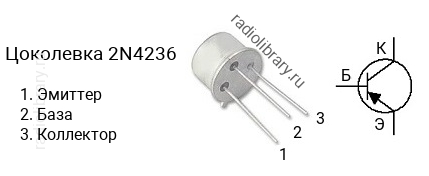

Цоколевка транзистора 2N4236

Цоколевка транзистора 2N4236

Характеристики транзистора 2N4236

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 150
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-39

Комплементарная пара

Комплементарной парой для 2N4236 является транзистор 2N4239 c n-p-n структурой.

Аналоги

Транзистор 2N4236 можно заменить на 2N5322, 2N5415, 2SA510
