Транзистор 2N5680

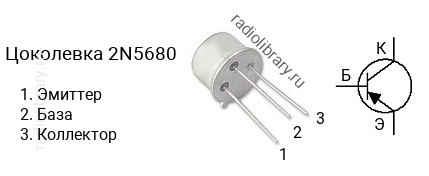

Цоколевка транзистора 2N5680

Цоколевка транзистора 2N5680

Характеристики транзистора 2N5680

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -4 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 150
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-39

Комплементарная пара

Комплементарной парой для 2N5680 является транзистор 2N5682 c n-p-n структурой.

Аналоги

Транзистор 2N5680 можно заменить на 2N5415
