Транзистор S9012G

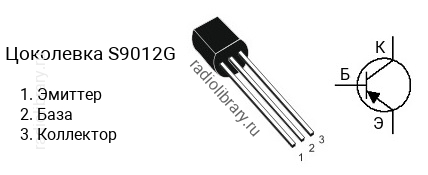

Цоколевка транзистора S9012G

Цоколевка транзистора S9012G

Характеристики транзистора S9012G

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 112 до 166
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии S9012 делятся на несколько групп по коэффициенту усиления. Транзистор S9012D имеет коэффициент усиления в диапазоне от 64 до 91, S9012E - в диапазоне от 78 до 112, S9012F - в диапазоне от 96 до 135, S9012G - в диапазоне от 112 до 166, S9012H - в диапазоне от 144 до 202, S9012I - в диапазоне от 190 до 300.

Комплементарная пара

Комплементарной парой для S9012G является транзистор S9013G c n-p-n структурой.

Аналоги

Транзистор S9012G можно заменить на 2N4403, 2N5400, 2N5401, 2N6518, 2N6519, 2N6520, 2SA708, 2SA709, BC527, BC527-16, BC528, BC528-16, KN2907, KN2907A, KSA708, KSA709, KSP2907A, KSP55, KSP56, KSP8598, KSP8599, KSP92, KSP93, KTC9012, KTN2907, KTN2907A, M8550, MPS2907, MPS2907A, MPS2907AG, MPS2907G, MPS3702, MPS4354, MPS4355, MPS4356, MPS6534, MPS6652, MPS6652G, MPS750, MPS750G, MPS751, MPS751G, MPS8550, MPS8598, MPS8598G, MPS8599, MPS8599G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, P2N2907A, P2N2907AG, PN200, PN2905, PN2905A, PN2907, PN2907A, PN4354, PN4355, PN4356, S8550, SS8550, ZTX550, ZTX553, ZTX554, ZTX555, ZTX556, ZTX557, ZTX949, ZTX951, ZTX953, ZTX955
