Транзистор MPS2907AG

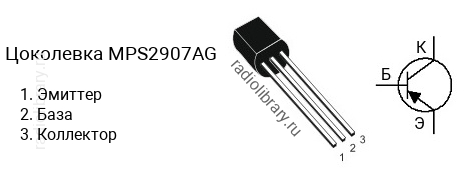

Цоколевка транзистора MPS2907AG

Цоколевка транзистора MPS2907AG

Характеристики транзистора MPS2907AG

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPS2907AG является транзистор MPS2222AG c n-p-n структурой.

Аналоги

Транзистор MPS2907AG можно заменить на 2SA708, 2SA709, BC527, BC528, KN2907A, KSA708, KSA709, KSP2907A, KTN2907A, MPS2907A, MPS4354, MPS4355, MPS751, MPS751G, P2N2907A, P2N2907AG, PN2905A, PN2907A, ZTX554, ZTX555, ZTX951, ZTX953, ZTX955
