Транзистор NTE159

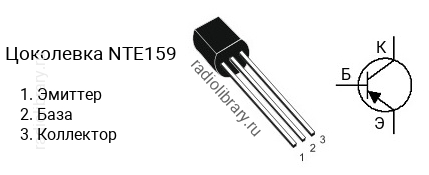

Цоколевка транзистора NTE159

Цоколевка транзистора NTE159

Характеристики транзистора NTE159

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 250
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для NTE159 является транзистор NTE123AP c n-p-n структурой.

Аналоги

Транзистор NTE159 можно заменить на BC528, MPS4356, ZTX554, ZTX555
