Транзистор SS8550

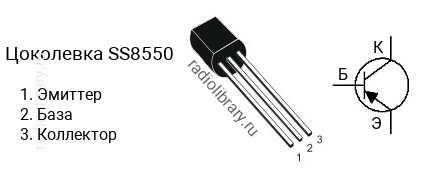

Цоколевка транзистора SS8550

Цоколевка транзистора SS8550

Характеристики транзистора SS8550

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 85 до 300
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии SS8550 делятся на несколько групп по коэффициенту усиления. Транзистор SS8550B имеет коэффициент усиления в диапазоне от 85 до 160, SS8550C - в диапазоне от 120 до 200, SS8550D - в диапазоне от 160 до 300.

Комплементарная пара

Комплементарной парой для SS8550 является транзистор SS8050 c n-p-n структурой.

Аналоги

Транзистор SS8550 можно заменить на MPS750, MPS750G, MPS751, MPS751G, MPS8550
