Транзистор KTA1267O

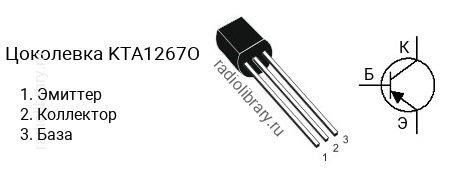

Цоколевка транзистора KTA1267O

Цоколевка транзистора KTA1267O

Характеристики транзистора KTA1267O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTA1267 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1267O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1267Y - в диапазоне от 120 до 240, KTA1267GR - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KTA1267O является транзистор KTC3199O c n-p-n структурой.

Аналоги

Транзистор KTA1267O можно заменить на 2N5401C, 2SA1013, 2SA1015, 2SA1015O, 2SA1020, 2SA1020O, 2SA1266, 2SA1266-O, 2SA1267, 2SA1267-O, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA1315-O, 2SA1625, 2SA200, 2SA200-O, 2SA817, 2SA817-O, 2SA817A, 2SA817A-O, 2SA984, 2SA984K, 2SA993, 2SB560, 2SB647, 2SB647A, 2SB764, A1015, A1015O, BC638, BC640, KSA1013, KSA1015, KSA1015O, KSA1625, KSA708C, KSA708CO, KSA709C, KSA709CO, KSA733C, KSA733CO, KSA931, KSA931O, KTA1266, KTA1266O, KTA1274, KTA1274O, KTA1275, KTA1277, KTA1279, KTA1281, KTA1281O, KTA200, KTA200-O, KTA708, KTB764
