Транзистор 2SA1013

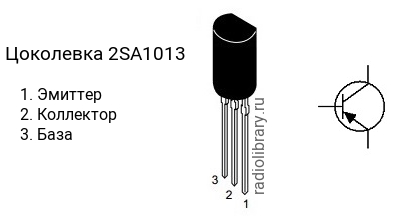

Цоколевка транзистора 2SA1013

Цоколевка транзистора 2SA1013 (маркируется как A1013)

Характеристики транзистора 2SA1013

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 200
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1013 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1013R имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1013O - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SA1013 часто наносится без первой цифры и буквы, т.е. маркируется как "A1013".

Комплементарная пара

Комплементарной парой для 2SA1013 является транзистор 2SC2383 c n-p-n структурой.

Аналоги

Транзистор 2SA1013 можно заменить на 2SA1275, KSA1013, KTA1275
