Транзистор 2SD261G

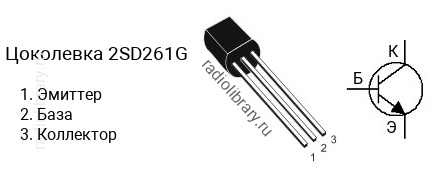

Цоколевка транзистора 2SD261G

Цоколевка транзистора 2SD261G (маркируется как D261G)

Характеристики транзистора 2SD261G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SD261 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD261R имеет коэффициент усиления в диапазоне от 40 до 80, 2SD261O - в диапазоне от 70 до 140, 2SD261Y - в диапазоне от 120 до 240, 2SD261G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SD261G часто наносится без первой цифры и буквы, т.е. маркируется как "D261G".

Комплементарная пара

Комплементарной парой для 2SD261G является транзистор 2SA643G c p-n-p структурой.

Аналоги

Транзистор 2SD261G можно заменить на 2N5830, 2N5832, 2SC1008, 2SC1008G, 2SC1009, 2SC1009G, 2SD471A, 2SD471AG, BC537, BC537-25, BC538, BC538-25, KSC1008, KSC1008G, KSC1009, KSC1009G, KSD261, KSD261G, KSD471A, KSD471AG, KSP05, KSP06, KSP42, KSP43, MPS3417, MPS3706, MPS650, MPS650G, MPS651, MPS651G, MPS6532, MPS6602, MPS6602G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW01, MPSW01A, MPSW01AG, MPSW01G, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, NTE192, PN100, ZTX690B, ZTX692B, ZTX694B, ZTX696B
