Транзистор KSD471AG

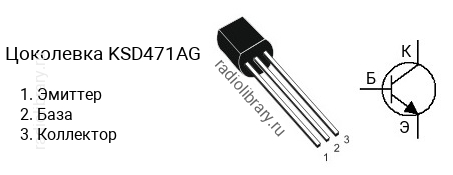

Цоколевка транзистора KSD471AG

Цоколевка транзистора KSD471AG

Характеристики транзистора KSD471AG

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSD471A делятся на несколько групп по коэффициенту усиления. Транзистор KSD471AY имеет коэффициент усиления в диапазоне от 120 до 240, KSD471AG - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KSD471AG является транзистор KSB564AG c p-n-p структурой.

Аналоги

Транзистор KSD471AG можно заменить на 2SD471A, 2SD471AG, BC537, BC537-25, BC538, BC538-25, MPS650, MPS650G, MPS651, MPS651G, MPS6602, MPS6602G, MPSW01, MPSW01A, MPSW01AG, MPSW01G, ZTX690B, ZTX692B
