Транзистор 2SC3297

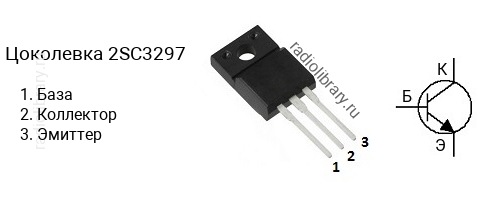

Цоколевка транзистора 2SC3297

Цоколевка транзистора 2SC3297 (маркируется как C3297)

Характеристики транзистора 2SC3297

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SC3297 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3297-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3297-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC3297 часто наносится без первой цифры и буквы, т.е. маркируется как "C3297".

Комплементарная пара

Комплементарной парой для 2SC3297 является транзистор 2SA1305 c p-n-p структурой.

Аналоги

Транзистор 2SC3297 можно заменить на 2SC1061, 2SC1173, 2SC1826, 2SC1827, 2SC1985, 2SC1986, 2SC2075, 2SC2334, 2SC2562, 2SC2898, 2SC3179, 2SC3239, 2SC3252, 2SC3253, 2SC3254, 2SC3255, 2SC3258, 2SC3299, 2SC3308, 2SC3310, 2SC3345, 2SC3346, 2SC3710A, 2SC3746, 2SC3747, 2SC3748, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4242, 2SC4935, 2SC5241, 2SC5353, 2SC789, 2SC790, 2SD1061, 2SD1062, 2SD1133, 2SD1134, 2SD1266, 2SD1266A, 2SD1267, 2SD1267A, 2SD1268, 2SD1269, 2SD1270, 2SD1271, 2SD1274, 2SD1274A, 2SD1274B, 2SD1354, 2SD1355, 2SD1356, 2SD1362, 2SD1363, 2SD1406, 2SD1407, 2SD1407A, 2SD1408, 2SD1411, 2SD1411A, 2SD1412, 2SD1666, 2SD1667, 2SD1668, 2SD1669, 2SD1761, 2SD1762, 2SD1913, 2SD2059, 2SD2060, 2SD234, 2SD235, 2SD2374, 2SD2374A, 2SD288, 2SD313, 2SD363, 2SD525, 2SD526, 2SD553, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD795, 2SD823, 2SD856, 2SD856A, 2SD857, 2SD857A, 2SD866, 2SD866A, 2SD880, BD201, BD203, BD241, BD241A, BD241B, BD241C, BD243, BD243A, BD243B, BD243C, BD301, BD303, BD533, BD535, BD537, BD539, BD539A, BD539B, BD539C, BD539D, BD543, BD543A, BD543B, BD543C, BD545, BD545A, BD545B, BD545C, BD735, BD737, BD795, BD797, BD799, BD801, BD807, BD809, BD933, BD933F, BD935, BD935F, BD937, BD937F, BD939, BD939F, BD941, BD941F, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, KSC1173, KSC2334, KSD1406, KSD1408, KSD2058, KSD288, KSD363, KSD526, KSD880, KTC2018, KTC2027, KTC2028, KTC3230, KTC4369, KTD1351, KTD2059, KTD2060, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
