Транзистор 2SC3748

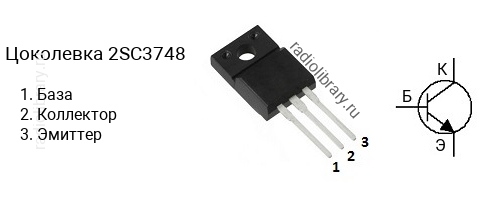

Цоколевка транзистора 2SC3748

Цоколевка транзистора 2SC3748 (маркируется как C3748)

Характеристики транзистора 2SC3748

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 280
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SC3748 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3748-Q имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3748-R - в диапазоне от 100 до 200, 2SC3748-S - в диапазоне от 140 до 280.

Маркировка

Обозначение на корпусе транзистора 2SC3748 часто наносится без первой цифры и буквы, т.е. маркируется как "C3748".

Комплементарная пара

Комплементарной парой для 2SC3748 является транзистор 2SA1471 c p-n-p структурой.

Аналоги

Транзистор 2SC3748 можно заменить на 2SC3255, BD545B, BD545C, BD809, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F
