Транзистор 2SD1666

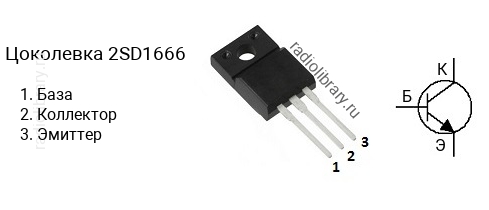

Цоколевка транзистора 2SD1666

Цоколевка транзистора 2SD1666 (маркируется как D1666)

Характеристики транзистора 2SD1666

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 280
  • Граничная частота коэффициента передачи тока: 40 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD1666 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1666-Q имеет коэффициент усиления в диапазоне от 70 до 140, 2SD1666-R - в диапазоне от 100 до 200, 2SD1666-S - в диапазоне от 140 до 280.

Маркировка

Обозначение на корпусе транзистора 2SD1666 часто наносится без первой цифры и буквы, т.е. маркируется как "D1666".

Комплементарная пара

Комплементарной парой для 2SD1666 является транзистор 2SB1133 c p-n-p структурой.

Аналоги

Транзистор 2SD1666 можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3252, 2SC3253, 2SC3254, 2SC3255, 2SC3310, 2SC3746, 2SC3747, 2SC3748, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD1134, 2SD1266, 2SD1266A, 2SD1274, 2SD1274A, 2SD1274B, 2SD1354, 2SD1406, 2SD1761, 2SD1913, 2SD313, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, 2SD880, BD203, BD241A, BD241B, BD241C, BD243A, BD243B, BD243C, BD303, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD797, BD799, BD801, BD807, BD809, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, KSD1406, KSD2058, KSD880, KTD1351, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
