Транзистор BD537

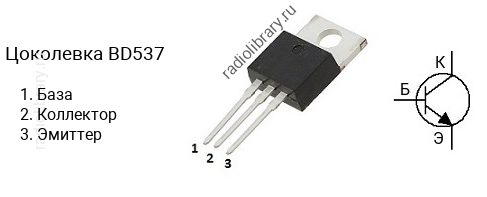

Цоколевка транзистора BD537

Цоколевка транзистора BD537

Характеристики транзистора BD537

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 50 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии BD537 делятся на несколько групп по коэффициенту усиления. Транзистор BD537J имеет коэффициент усиления в диапазоне от 30 до 75, BD537K - в диапазоне от 40 до 100.

Комплементарная пара

Комплементарной парой для BD537 является транзистор BD538 c p-n-p структурой.

Аналоги

Транзистор BD537 можно заменить на 2N6044, 2N6044G, 2N6045, 2N6045G, 2N6388, 2N6388G, 2N6530, 2N6531, 2N6532, 2N6533, 2SC2527, 2SC3346, 2SC3346-O, 2SC3346-Y, 2SC3710A, 2SC3710A-O, 2SC3710A-Y, BD543B, BD543C, BD545B, BD545C, BD647, BD649, BD651, BD899, BD899A, BD901, BDT63A, BDT63B, BDT63C, BDT65A, BDT65B, BDT65C, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDW41, BDW41G, BDW42, BDW42G, BDW43, BDW73B, BDW73C, BDW73D, BDW93B, BDW93C, BDW93CF, BDX33B, BDX33BG, BDX33C, BDX33CG, BDX33D, BDX53B, BDX53BG, BDX53C, BDX53CG, BDX53D, BDX53E, BDX53F, FJP5200, FJP5200O, FJP5200R, FJPF5200, FJPF5200O, FJPF5200R, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE5740, MJE5741, MJE5742, MJF15030, MJF15030G, MJF6388, MJF6388G, TIP101, TIP101G, TIP102, TIP102G, TIP131, TIP131G, TIP132, TIP132G, TIP142T, TIP160, TIP161, TIP162, TTC3710B
