Транзистор 2SD856A

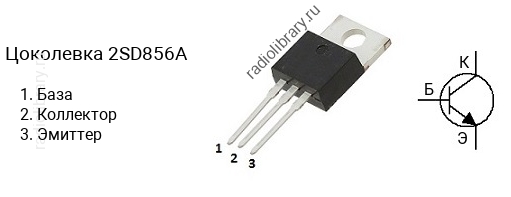

Цоколевка транзистора 2SD856A

Цоколевка транзистора 2SD856A (маркируется как D856A)

Характеристики транзистора 2SD856A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 250
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SD856A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD856A-R имеет коэффициент усиления в диапазоне от 40 до 90, 2SD856A-Q - в диапазоне от 70 до 150, 2SD856A-P - в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SD856A часто наносится без первой цифры и буквы, т.е. маркируется как "D856A".

Комплементарная пара

Комплементарной парой для 2SD856A является транзистор 2SB761A c p-n-p структурой.

Аналоги

Транзистор 2SD856A можно заменить на 2SC1986, 2SC2075, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3851A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD1267A, 2SD1274, 2SD1274A, 2SD1274B, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, 2SD857A, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD799, BD801, BD809, BD937, BD937F, BD939, BD939F, BD941, BD941F, BD951, BD953, BD955, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
