Транзистор 2SB941A

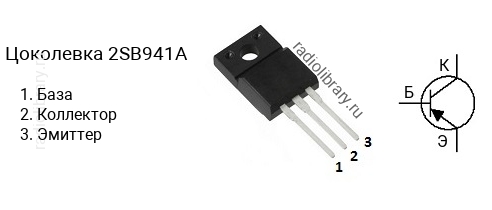

Цоколевка транзистора 2SB941A

Цоколевка транзистора 2SB941A (маркируется как B941A)

Характеристики транзистора 2SB941A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 250
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB941A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB941A-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SB941A-P - в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SB941A часто наносится без первой цифры и буквы, т.е. маркируется как "B941A".

Комплементарная пара

Комплементарной парой для 2SB941A является транзистор 2SD1266A c n-p-n структурой.

Аналоги

Транзистор 2SB941A можно заменить на 2SA1488A, 2SA1634, 2SA1635, 2SA771, 2SB1548A, 2SB633, 2SB761A, 2SB762A, 2SB870, 2SB942A, 2SB945, 2SB946, BD242B, BD242C, BD244B, BD244C, BD538, BD540B, BD540C, BD544B, BD544C, BD546B, BD546C, BD800, BD802, BD810, BD938, BD938F, BD940, BD940F, BD942, BD942F, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
