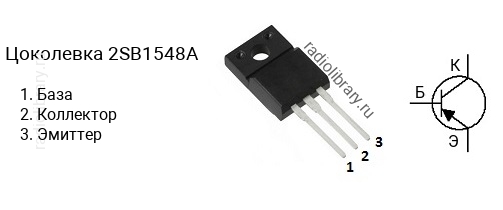

Транзистор 2SB1548AЦоколевка транзистора 2SB1548AХарактеристики транзистора 2SB1548A- Структура - p-n-p
- Напряжение коллектор-эмиттер, не более: -80 В
- Напряжение коллектор-база, не более: -80 В
- Напряжение эмиттер-база, не более: -5 V
- Ток коллектора, не более: -3 А
- Рассеиваемая мощность коллектора, не более: 25 Вт
- Коэффициент усиления транзистора по току (hfe): от 70 до 250
- Граничная частота коэффициента передачи тока: 30 МГц
- Корпус: TO-220F
Классификация по hFEТранзисторы серии 2SB1548A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1548A-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SB1548A-P - в диапазоне от 120 до 250. МаркировкаОбозначение на корпусе транзистора 2SB1548A часто наносится без первой цифры и буквы, т.е. маркируется как " B1548A". Комплементарная параКомплементарной парой для 2SB1548A является транзистор 2SD2374A c n-p-n структурой. АналогиТранзистор 2SB1548A можно заменить на 2SA1488A, 2SA1634, 2SA1635, 2SA771, 2SB633, 2SB761A, 2SB762A, 2SB870, 2SB941A, 2SB942A, 2SB945, 2SB946, BD242B, BD242C, BD244B, BD244C, BD538, BD540B, BD540C, BD544B, BD544C, BD546B, BD546C, BD800, BD802, BD810, BD938, BD938F, BD940, BD940F, BD942, BD942F, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
|
