Транзистор KTA1505S-O

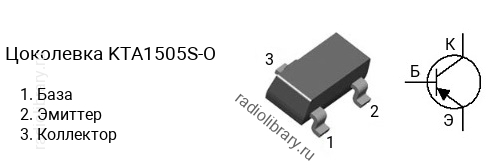

Цоколевка транзистора KTA1505S-O

Цоколевка транзистора KTA1505S-O

Характеристики транзистора KTA1505S-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTA1505S делятся на несколько групп по коэффициенту усиления. Транзистор KTA1505S-O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1505S-Y - в диапазоне от 120 до 240, KTA1505S-GL - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KTA1505S-O является транзистор KTC3876S-O c n-p-n структурой.

Аналоги

Транзистор KTA1505S-O можно заменить на 2N5401S, 2SA1182, 2SA1182-O, 2SA1313, 2SA1313-O, FMMT551, FMMT555, FMMTA55, FMMTA56, KSA1182, KSA1182-O, KST5401, KST55, KST56, KST92, KST93, KTA1505, KTA1505O, MMBT4354, MMBT4356, MMBT5401, MMBTA92
