Транзистор KSD794A-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 60 МГц

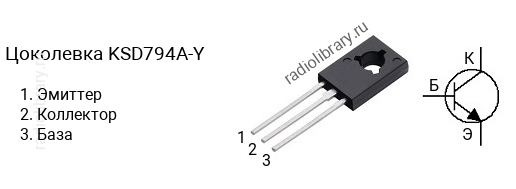

• Корпус: TO-126

Транзисторы серии KSD794A делятся на несколько групп по коэффициенту усиления. Транзистор KSD794A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSD794A-O - в диапазоне от 100 до 200, KSD794A-Y - в диапазоне от 160 до 320.Комплементарной парой для KSD794A-Y является транзистор KSB744A-Y c p-n-p структурой.Транзистор KSD794A-Y можно заменить на 2SD794A, 2SD794A-Y, BD189, BDX35, BDX36, BDX37, MJE225, MJE242, MJE244
