Транзистор 2SD794A-Y

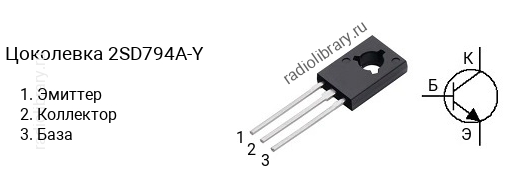

Цоколевка транзистора 2SD794A-Y

Цоколевка транзистора 2SD794A-Y (маркируется как D794A-Y)

Характеристики транзистора 2SD794A-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 70 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD794A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD794A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SD794A-O - в диапазоне от 100 до 200, 2SD794A-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD794A-Y часто наносится без первой цифры и буквы, т.е. маркируется как "D794A-Y".

Комплементарная пара

Комплементарной парой для 2SD794A-Y является транзистор 2SB744A-Y c p-n-p структурой.

Аналоги

Транзистор 2SD794A-Y можно заменить на BD189, BDX35, BDX36, BDX37, KSD794A, KSD794A-Y, MJE225, MJE242, MJE244
