Транзистор KSC5019-P

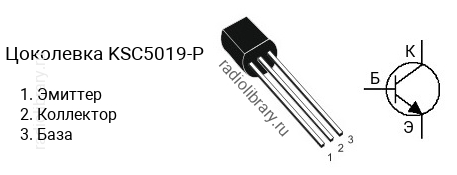

Цоколевка транзистора KSC5019-P

Цоколевка транзистора KSC5019-P (маркируется как C5019-P)

Характеристики транзистора KSC5019-P

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 10 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 600
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSC5019 делятся на несколько групп по коэффициенту усиления. Транзистор KSC5019-L имеет коэффициент усиления в диапазоне от 140 до 240, KSC5019-M - в диапазоне от 200 до 330, KSC5019-N - в диапазоне от 300 до 450, KSC5019-P - в диапазоне от 420 до 600.

Маркировка

Обозначение на корпусе транзистора KSC5019-P часто наносится без первой цифры и буквы, т.е. маркируется как "C5019-P".

Аналоги

Транзистор KSC5019-P можно заменить на 2SC2500, 2SC2500-A, 2SC2500-B, 2SC2500-C, 2SC2500-D, KSC2500, KSC2500-A, KSC2500-B, KSC2500-C, KSC2500-D
