Транзистор KSC2500-C

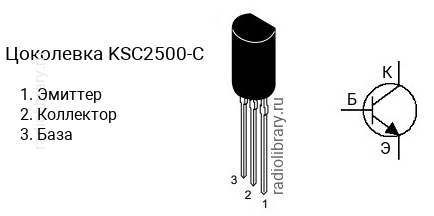

Цоколевка транзистора KSC2500-C

Цоколевка транзистора KSC2500-C (маркируется как C2500-C)

Характеристики транзистора KSC2500-C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 140 до 600
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии KSC2500 делятся на несколько групп по коэффициенту усиления. Транзистор KSC2500-A имеет коэффициент усиления в диапазоне от 140 до 600, KSC2500-B - в диапазоне от 140 до 600, KSC2500-C - в диапазоне от 140 до 600, KSC2500-D - в диапазоне от 140 до 600.

Маркировка

Обозначение на корпусе транзистора KSC2500-C часто наносится без первой цифры и буквы, т.е. маркируется как "C2500-C".

Аналоги

Транзистор KSC2500-C можно заменить на 2SC2500, 2SC2500-A, 2SC2500-B, 2SC2500-C, 2SC2500-D, KSC5019
