Транзистор KSB1116-Y

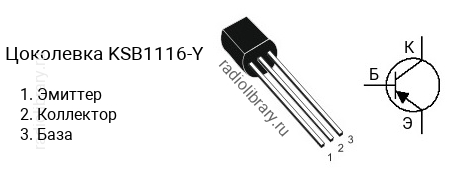

Цоколевка транзистора KSB1116-Y

Цоколевка транзистора KSB1116-Y

Характеристики транзистора KSB1116-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 135 до 270
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSB1116 делятся на несколько групп по коэффициенту усиления. Транзистор KSB1116-Y имеет коэффициент усиления в диапазоне от 135 до 270, KSB1116-G - в диапазоне от 200 до 400, KSB1116-L - в диапазоне от 300 до 600.

Комплементарная пара

Комплементарной парой для KSB1116-Y является транзистор KSD1616-Y c n-p-n структурой.

Аналоги

Транзистор KSB1116-Y можно заменить на 2SA1275, 2SA1283, 2SA1534A, 2SA1680, 2SA1761, 2SA684, 2SB1116, 2SB1116-L, 2SB1116A, 2SB1116A-L, 2SB1116AL, 2SB1116L, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, KSA1013, KSB1116A, KSB1116A-Y, KSB1116S, KSB1116S-Y, KTA1275, KTB764
