Транзистор KSB1017-Y

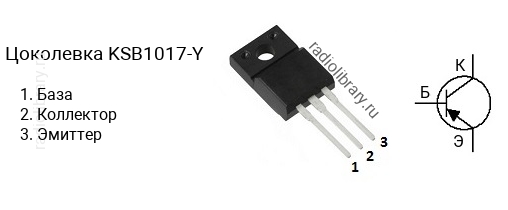

Цоколевка транзистора KSB1017-Y

Цоколевка транзистора KSB1017-Y

Характеристики транзистора KSB1017-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -4 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 9 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии KSB1017 делятся на несколько групп по коэффициенту усиления. Транзистор KSB1017-R имеет коэффициент усиления в диапазоне от 40 до 80, KSB1017-O - в диапазоне от 70 до 140, KSB1017-Y - в диапазоне от 120 до 240.

Комплементарная пара

Комплементарной парой для KSB1017-Y является транзистор KSD1408-Y c n-p-n структурой.

Аналоги

Транзистор KSB1017-Y можно заменить на 2SA1293, 2SA1293-Y, 2SA1308, 2SA1308-Y, 2SA1329, 2SA1329-Y, 2SA1452A, 2SA1452A-Y, 2SA1488A, 2SA1634, 2SA1635, 2SA769, 2SA771, 2SB1016, 2SB1016-Y, 2SB1016A, 2SB1016A-Y, 2SB1017, 2SB1017-Y, 2SB1018, 2SB1018-Y, 2SB1018A, 2SB1018A-Y, 2SB1367, 2SB1367-Y, 2SB1368, 2SB1368-Y, 2SB595, 2SB595-Y, 2SB596, 2SB596-Y, 2SB633, 2SB762A, 2SB762A-P, 2SB870, 2SB942A, 2SB942A-P, 2SB944, 2SB945, 2SB946, 2SB992, 2SB992-Y, 2SB995, 2SB995-Y, 2SB996, 2SB996-Y, BD244B, BD244C, BD538, BD540B, BD540C, BD544B, BD544C, BD546B, BD546C, BD800, BD802, BD810, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, KSB596, KSB596-Y, KTA1038, KTA1038-Y, KTA1049, KTA1049Y, KTB1367, KTB1367Y, KTB1368, KTB1368Y, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, TTB1452B
