Транзистор KSA1298-Y

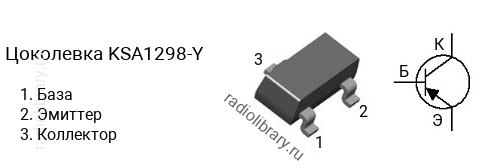

Цоколевка транзистора KSA1298-Y

Цоколевка транзистора KSA1298-Y

Характеристики транзистора KSA1298-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KSA1298 делятся на несколько групп по коэффициенту усиления. Транзистор KSA1298-O имеет коэффициент усиления в диапазоне от 100 до 200, KSA1298-Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для KSA1298-Y является транзистор KSC3265-Y c n-p-n структурой.

Аналоги

Транзистор KSA1298-Y можно заменить на 2SA1298, 2SA1298-Y, 2SA1621, 2SA1621-Y, BCW67, BCW67B, BCW68, BCW68G, FMMT549A, KTA1298, KTA1298-Y, MMBT4354, MMBT4355, PBHV9115T
