Транзистор 2SA1298

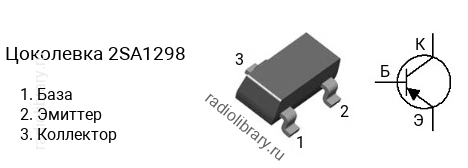

Цоколевка транзистора 2SA1298

Цоколевка транзистора 2SA1298

Характеристики транзистора 2SA1298

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SA1298 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1298-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1298-Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для 2SA1298 является транзистор 2SC3265 c n-p-n структурой.

Аналоги

Транзистор 2SA1298 можно заменить на 2SA1621, BCW67, BCW68, KSA1298, KTA1298, MMBT4354, MMBT4355, PBHV9115T
