Транзистор BCW69LT1

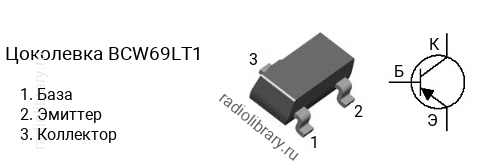

Цоколевка транзистора BCW69LT1

Цоколевка транзистора BCW69LT1

Характеристики транзистора BCW69LT1

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 260
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для BCW69LT1 является транзистор BCW71LT1 c p-n-p структурой.

Аналоги

Транзистор BCW69LT1 можно заменить на 2SA1037, 2SA1037-Q, 2SA1162, 2SA1832, 2SA812, 2SB710A, BC807, BC856, BC857, BC860, BCW68, BCW69, BCW69LT1G, BCW89, BCX17, FMMT2907A, FMMT2907AR, FMMT555, FMMT591, FMMT591Q, FMMTA55, FMMTA56, FMMTA92, KN2907AS, KSA812, KST2907A, KST55, KST56, KST92, KST93, KTA1504, KTA1504S, KTN2907AS, MMBT200, MMBT2907A, MMBT4354, MMBT4355, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBT2907A, PMBTA56, PMBTA92, PMST2907A, STR2550, TMBT3906
