Транзистор BC239A

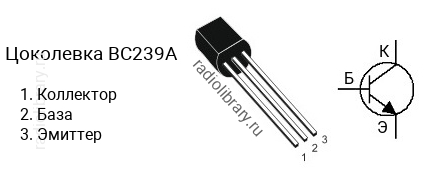

Цоколевка транзистора BC239A

Цоколевка транзистора BC239A

Характеристики транзистора BC239A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 220
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC239 делятся на несколько групп по коэффициенту усиления. Транзистор BC239A имеет коэффициент усиления в диапазоне от 120 до 220, BC239B - в диапазоне от 180 до 460, BC239C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC239A является транзистор BC309A c p-n-p структурой.

Аналоги

Транзистор BC239A можно заменить на BC171, BC171A, BC182, BC182A, BC183, BC183A, BC237, BC237A, BC238, BC238A, BC337, BC337-16, BC338, BC338-16, BC445, BC445A, BC447, BC447A, BC449, BC449A, BC485, BC485A, BC487, BC487A, BC489, BC489A, BC546, BC546A, BC547, BC547A, BC548, BC548A, BC549, BC549A, BC550, BC550A
