Транзистор BC237A

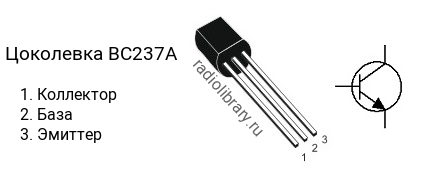

Цоколевка транзистора BC237A

Цоколевка транзистора BC237A

Характеристики транзистора BC237A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 220
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC237 делятся на несколько групп по коэффициенту усиления. Транзистор BC237A имеет коэффициент усиления в диапазоне от 120 до 220, BC237B - в диапазоне от 180 до 460, BC237C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC237A является транзистор BC307A c p-n-p структурой.

Аналоги

Транзистор BC237A можно заменить на BC171, BC171A, BC182, BC182A, BC337, BC337-16, BC445, BC445A, BC447, BC447A, BC449, BC449A, BC487, BC487A, BC489, BC489A, BC546, BC546A, BC547, BC547A, BC550, BC550A
