Транзистор 2SC3953

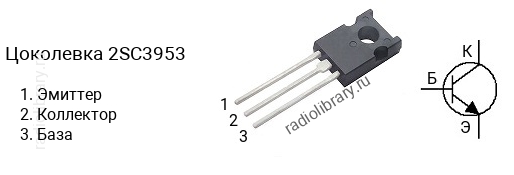

Цоколевка транзистора 2SC3953

Цоколевка транзистора 2SC3953 (маркируется как C3953)

Характеристики транзистора 2SC3953

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 3 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 320
  • Граничная частота коэффициента передачи тока: 400 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3953 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3953-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3953-D - в диапазоне от 60 до 120, 2SC3953-E - в диапазоне от 100 до 200, 2SC3953-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3953 часто наносится без первой цифры и буквы, т.е. маркируется как "C3953".

Комплементарная пара

Комплементарной парой для 2SC3953 является транзистор 2SA1538 c p-n-p структурой.

Аналоги

Транзистор 2SC3953 можно заменить на 2SC3954, 2SC3956
