Транзистор 2SC3940A-R

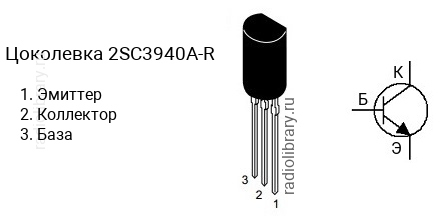

Цоколевка транзистора 2SC3940A-R

Цоколевка транзистора 2SC3940A-R (маркируется как C3940A-R)

Характеристики транзистора 2SC3940A-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3940A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3940A-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC3940A-R - в диапазоне от 120 до 240, 2SC3940A-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC3940A-R часто наносится без первой цифры и буквы, т.е. маркируется как "C3940A-R".

Комплементарная пара

Комплементарной парой для 2SC3940A-R является транзистор 2SA1534A-R c p-n-p структурой.

Аналоги

Транзистор 2SC3940A-R можно заменить на 2SC1384, 2SC1384-R, 2SC2235-Y, 2SC2383, 2SC3228, 2SC3243, 2SC3328, 2SC3328-Y, 2SC4408, 2SD1207, 2SD1347, 2SD667, 2SD789, 2SD863, KSC2383, KTC1008, KTC3228, KTD863
