Транзистор 2SC3787

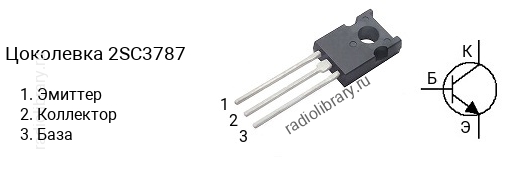

Цоколевка транзистора 2SC3787

Цоколевка транзистора 2SC3787 (маркируется как C3787)

Характеристики транзистора 2SC3787

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.14 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 400
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3787 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3787-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3787-S - в диапазоне от 140 до 280, 2SC3787-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC3787 часто наносится без первой цифры и буквы, т.е. маркируется как "C3787".

Комплементарная пара

Комплементарной парой для 2SC3787 является транзистор 2SA1477 c p-n-p структурой.

Аналоги

Транзистор 2SC3787 можно заменить на 2SC3902
