Транзистор 2SC3902

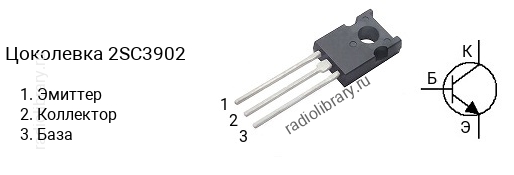

Цоколевка транзистора 2SC3902

Цоколевка транзистора 2SC3902 (маркируется как C3902)

Характеристики транзистора 2SC3902

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 400
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3902 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3902-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3902-S - в диапазоне от 140 до 280, 2SC3902-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC3902 часто наносится без первой цифры и буквы, т.е. маркируется как "C3902".

Комплементарная пара

Комплементарной парой для 2SC3902 является транзистор 2SA1507 c p-n-p структурой.
