Транзистор 2SA1477

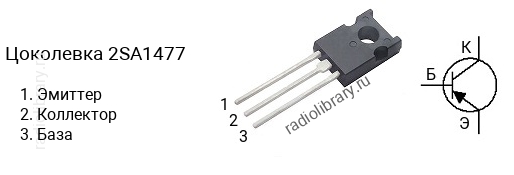

Цоколевка транзистора 2SA1477

Цоколевка транзистора 2SA1477 (маркируется как A1477)

Характеристики транзистора 2SA1477

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.14 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 400
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SA1477 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1477-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1477-S - в диапазоне от 140 до 280, 2SA1477-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SA1477 часто наносится без первой цифры и буквы, т.е. маркируется как "A1477".

Комплементарная пара

Комплементарной парой для 2SA1477 является транзистор 2SC3787 c n-p-n структурой.

Аналоги

Транзистор 2SA1477 можно заменить на 2SA1507
