Транзистор 2SC3419-Y

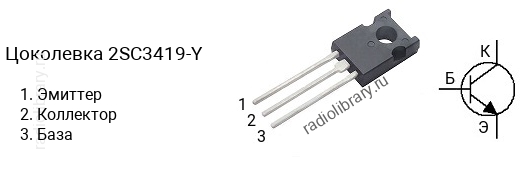

Цоколевка транзистора 2SC3419-Y

Цоколевка транзистора 2SC3419-Y (маркируется как C3419-Y)

Характеристики транзистора 2SC3419-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126F

Классификация по hFE

Транзисторы серии 2SC3419 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3419-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3419-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC3419-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C3419-Y".

Комплементарная пара

Комплементарной парой для 2SC3419-Y является транзистор 2SA1356-Y c p-n-p структурой.

Аналоги

Транзистор 2SC3419-Y можно заменить на 2SC3421, 2SC3421-Y, 2SC3422, 2SC3422-Y, 2SC3902
