Транзистор 2SC3325-O

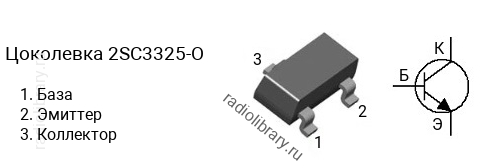

Цоколевка транзистора 2SC3325-O

Цоколевка транзистора 2SC3325-O

Характеристики транзистора 2SC3325-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC3325 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3325-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3325-Y - в диапазоне от 120 до 240.

Комплементарная пара

Комплементарной парой для 2SC3325-O является транзистор 2SA1313-O c p-n-p структурой.

Аналоги

Транзистор 2SC3325-O можно заменить на FMMT451, FMMT625, FMMTA05, FMMTA06, KST05, KST06, KST42, KST43, KST5550, MMBT5550, MMBTA42
