Транзистор 2SC3242-G

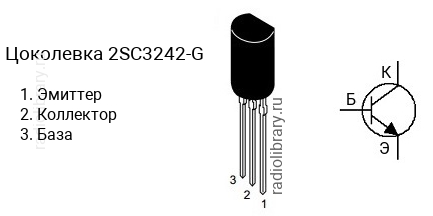

Цоколевка транзистора 2SC3242-G

Цоколевка транзистора 2SC3242-G (маркируется как C3242-G)

Характеристики транзистора 2SC3242-G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 16 В
  • Напряжение коллектор-база, не более: 20 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 400 до 800
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3242 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3242-E имеет коэффициент усиления в диапазоне от 150 до 300, 2SC3242-F - в диапазоне от 250 до 500, 2SC3242-G - в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SC3242-G часто наносится без первой цифры и буквы, т.е. маркируется как "C3242-G".

Комплементарная пара

Комплементарной парой для 2SC3242-G является транзистор 2SA1282-G c p-n-p структурой.

Аналоги

Транзистор 2SC3242-G можно заменить на 2SC3242A
