Транзистор 2SC3242A

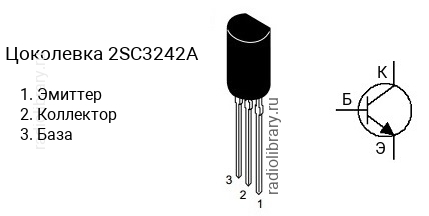

Цоколевка транзистора 2SC3242A

Цоколевка транзистора 2SC3242A (маркируется как C3242A)

Характеристики транзистора 2SC3242A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 20 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 800
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3242A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3242A-E имеет коэффициент усиления в диапазоне от 150 до 300, 2SC3242A-F - в диапазоне от 250 до 500.

Маркировка

Обозначение на корпусе транзистора 2SC3242A часто наносится без первой цифры и буквы, т.е. маркируется как "C3242A".

Комплементарная пара

Комплементарной парой для 2SC3242A является транзистор 2SA1282A c p-n-p структурой.
