Транзистор 2SC3199-GR

Цоколевка транзистора 2SC3199-GR

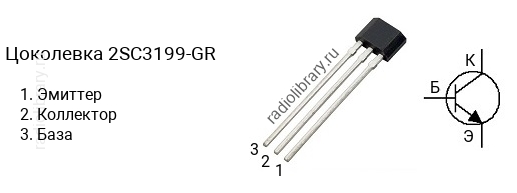

Цоколевка транзистора 2SC3199-GR (маркируется как C3199-GR)

Характеристики транзистора 2SC3199-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC3199 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3199-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC3199-Y - в диапазоне от 120 до 240, 2SC3199-GR - в диапазоне от 200 до 400, 2SC3199-BL - в диапазоне от 300 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3199-GR часто наносится без первой цифры и буквы, т.е. маркируется как "C3199-GR".

Комплементарная пара

Комплементарной парой для 2SC3199-GR является транзистор 2SA1267-GR c p-n-p структурой.

Аналоги

Транзистор 2SC3199-GR можно заменить на 2SC2458, 2SC2458-GR, 2SC3330, 2SC3330-T
