Транзистор 2SC3330

Цоколевка транзистора 2SC3330

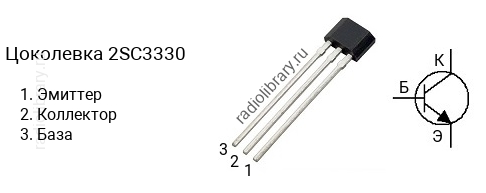

Цоколевка транзистора 2SC3330 (маркируется как C3330)

Характеристики транзистора 2SC3330

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 800
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC3330 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3330-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SC3330-S - в диапазоне от 140 до 280, 2SC3330-T - в диапазоне от 200 до 400, 2SC3330-U - в диапазоне от 280 до 560, 2SC3330-V - в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SC3330 часто наносится без первой цифры и буквы, т.е. маркируется как "C3330".

Комплементарная пара

Комплементарной парой для 2SC3330 является транзистор 2SA1317 c p-n-p структурой.
