Транзистор 2SC3184-M

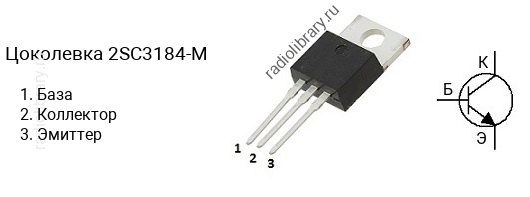

Цоколевка транзистора 2SC3184-M

Цоколевка транзистора 2SC3184-M (маркируется как C3184-M)

Характеристики транзистора 2SC3184-M

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 800 В
  • Напряжение коллектор-база, не более: 900 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 40
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC3184 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3184-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3184-L - в диапазоне от 15 до 30, 2SC3184-M - в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3184-M часто наносится без первой цифры и буквы, т.е. маркируется как "C3184-M".

Аналоги

Транзистор 2SC3184-M можно заменить на 2SC3149, 2SC3149M, 2SC3150, 2SC3150-M, 2SC3751, 2SC3751-M, 2SC3752, 2SC3752-M, 2SC3866, 2SC5353, FJPF5027, FJPF5027-O, KSC5026, KSC5026-O, KSC5027, KSC5027-O, KSC5027F, KSC5027F-O, MJE8503
