Транзистор 2SC3751

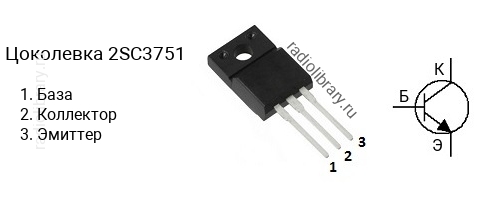

Цоколевка транзистора 2SC3751

Цоколевка транзистора 2SC3751 (маркируется как C3751)

Характеристики транзистора 2SC3751

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 800 В
  • Напряжение коллектор-база, не более: 1100 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10 до 40
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SC3751 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3751-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3751-L - в диапазоне от 15 до 30, 2SC3751-M - в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3751 часто наносится без первой цифры и буквы, т.е. маркируется как "C3751".

Аналоги

Транзистор 2SC3751 можно заменить на 2SC3752, FJPF5027, KSC5026, KSC5027, KSC5027F, MJE8503
