Транзистор 2SC2785-FF

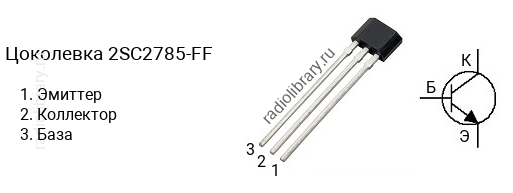

Цоколевка транзистора 2SC2785-FF

Цоколевка транзистора 2SC2785-FF (маркируется как C2785-FF)

Характеристики транзистора 2SC2785-FF

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 320
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2785 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2785-RF имеет коэффициент усиления в диапазоне от 110 до 180, 2SC2785-JF - в диапазоне от 135 до 220, 2SC2785-HF - в диапазоне от 170 до 270, 2SC2785-FF - в диапазоне от 200 до 320, 2SC2785-EF - в диапазоне от 250 до 400, 2SC2785-KF - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SC2785-FF часто наносится без первой цифры и буквы, т.е. маркируется как "C2785-FF".

Комплементарная пара

Комплементарной парой для 2SC2785-FF является транзистор 2SA1175-FF c p-n-p структурой.

Аналоги

Транзистор 2SC2785-FF можно заменить на 2SC2459, 2SC2459-GR, 2SC3201, 2SC3201-GR, 2SC3330, 2SC3330-T
