Транзистор 2SC2412-R

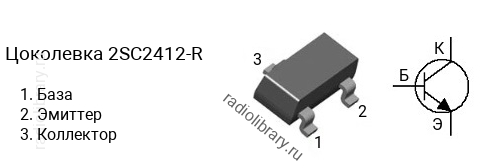

Цоколевка транзистора 2SC2412-R

Цоколевка транзистора 2SC2412-R

Характеристики транзистора 2SC2412-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 390
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC2412 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2412-Q имеет коэффициент усиления в диапазоне от 120 до 270, 2SC2412-R - в диапазоне от 180 до 390, 2SC2412-S - в диапазоне от 270 до 560.

Комплементарная пара

Комплементарной парой для 2SC2412-R является транзистор 2SA1037-R c p-n-p структурой.

Аналоги

Транзистор 2SC2412-R можно заменить на 2SC2712, 2SC4738, 2STR1160, FMMT459, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, KTC3875, KTC3875S, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA45
