Транзистор 2SC2236-Y

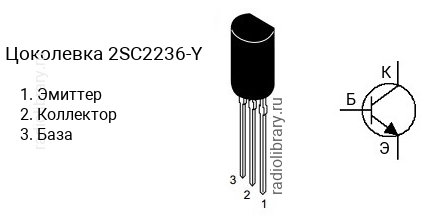

Цоколевка транзистора 2SC2236-Y

Цоколевка транзистора 2SC2236-Y (маркируется как C2236-Y)

Характеристики транзистора 2SC2236-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2236 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2236-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2236-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2236-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C2236-Y".

Комплементарная пара

Комплементарной парой для 2SC2236-Y является транзистор 2SA966-Y c p-n-p структурой.

Аналоги

Транзистор 2SC2236-Y можно заменить на 2SC2328A, 2SC2328A-Y, 2SC2500, 2SC2500-A, 2SC2500-B, 2SC2500-C, 2SC2500-D, 2SC3205, 2SC3205-Y, 2SC4408, 2SC4604, 2SD1207, 2SD1347, KSC2328A, KSC2328A-Y, KSC2500, KSC2500-A, KSC2500-B, KSC2500-C, KSC2500-D, KSC5019, KTC3205, KTC3205Y, KTC3210, KTC3210Y
