Транзистор 2SC1913-S

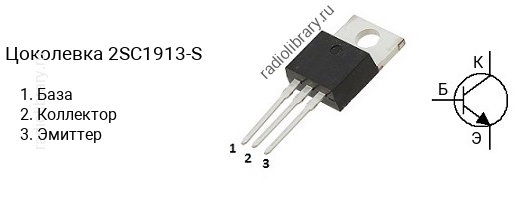

Цоколевка транзистора 2SC1913-S

Цоколевка транзистора 2SC1913-S (маркируется как C1913-S)

Характеристики транзистора 2SC1913-S

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 185 до 330
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SA913 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA913-P имеет коэффициент усиления в диапазоне от 65 до 110, 2SA913-Q - в диапазоне от 90 до 155, 2SA913-R - в диапазоне от 130 до 220, 2SA913-S - в диапазоне от 185 до 330, 2SC1913 - в диапазоне от 65 до 330, 2SC1913-P - в диапазоне от 65 до 110, 2SC1913-Q - в диапазоне от 90 до 155, 2SC1913-R - в диапазоне от 130 до 220, 2SC1913-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1913-S часто наносится без первой цифры и буквы, т.е. маркируется как "C1913-S".

Комплементарная пара

Комплементарной парой для 2SC1913-S является транзистор 2SA913-S c p-n-p структурой.

Аналоги

Транзистор 2SC1913-S можно заменить на 2SC1913A, 2SC1913A-S, 2SC2898, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC3944, 2SC3944-S, 2SC3944A, 2SC3944A-S, 2SC4242, 2SC4381, 2SC4382, 2SC5241, 2SC5353, 2SD401, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, BUX84, BUX85, KSD401, MJE13070, MJE13071, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP41F, TIP42F
